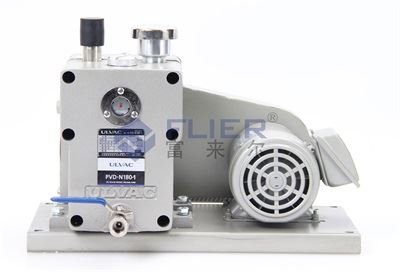

ULVAC PVD-N180

Pompa per vuoto ULVAC

Il sottovuoto è la prima vitalità dei refrigeratori a bromo!

Accessori comuni

Olio per pompe a vuoto

Anello di tenuta

Soffietto

MORSETTO

Cintura

Finestra dell'olio

parametri tecnici

Regolazione della trasmissione a cinghia

Quando la pompa PVD è in funzione, la forza di pretensionamento della cinghia dovrebbe essere moderata. Generalmente, lo spessore della cintura viene premuto a mano al centro della cintura per evitare un tensionamento eccessivo e lo scivolamento.

Regolazione: può essere ottenuta modificando l'interasse. Quando compaiono crepe sulla superficie del nastro (invecchiamento), è necessario sostituirlo.

Metodo di rifornimento

Campione di colore ad olio

◇ Utilizzare l'olio per pompa a vuoto specificato. Se si utilizzano altri tipi di olio, le prestazioni della pompa saranno ridotte e la durata utile sarà ridotta e non rientrerà più nell'ambito del rapporto di riparazione dell'azienda.

◇ Dopo il funzionamento, il livello dell'olio scenderà di circa 1 cm, non avviare quando il livello dell'olio è inferiore al limite inferiore.

Durante il funzionamento, se la quantità di olio non è adeguata, ridurrà le prestazioni della pompa e causerà malfunzionamenti. Se il livello dell'olio è inferiore al punto rosso di 2~3 mm, la pressione massima potrebbe essere anormale e si sentirà un suono di scarico "svolazzante".

La pompa non può essere azionata prima del rifornimento, altrimenti la pompa sarà danneggiata.

Nota: 1. Quando si aggiunge l'olio della pompa del vuoto, portare il livello dell'olio a 5-6 mm sopra il punto rosso dell'indicatore di livello dell'olio. Durante il funzionamento della pompa per vuoto, il lato destro deve essere sempre mantenuto al di sopra della linea orizzontale.

2. La bocca di aspirazione della pompa per vuoto viene modificata in base all'attrezzatura utilizzata.

①In genere, la porta di aspirazione dell'unità Sanyo è piatta (collegata con un tubo di gomma ad alto vuoto). ②La porta di aspirazione dell'unità Shuangliang ha la forma di un morsetto (collegato con un soffietto). ③La porta di aspirazione Ebara è a gradini (collegata con un tubo di filo d'acciaio).

Requisiti di tempo e frequenza del pompaggio della pompa per vuoto

Tempo di pompaggio

Durante la refrigerazione, è utile estrarre l'aria tra o prima del funzionamento, preferibilmente durante il funzionamento.

Nel processo di riscaldamento, deve essere pompato completamente prima del funzionamento, anche quando è fermo, deve essere pompato solo quando la temperatura del motore principale è elevata o la temperatura del motore principale è ridotta. L'aria non deve essere pompata immediatamente dopo o durante il funzionamento.

Frequenza di pompaggio

1. Nel progetto di refrigerazione, la bombola del gas viene pompata 2-3 volte a settimana.

2. Durante il processo di riscaldamento, il motore principale deve essere pompato 1-2 volte al mese. Durante i 1-2 mesi successivi all'operazione di messa in servizio, il pompaggio deve essere eseguito regolarmente.

Documenti correlati

Attestato di qualificazione, manuale

Valore di corrente nominale del motore standard della serie PVD

Modello Potenza motore (KW) Valore corrente nominale (A) Cavo idoneo mm2

50Hz 60Hz

380V 400V 415V 380V 440V 460V

PVD-N180(-1) 0.4 1.2 1.15 1.2 1.0 1.{{9 }}.0 0.75-1.25

PVD-N360(-1) 0.75 1.8 1.8 1.8 1.6 1 .6 1.6 0.75-2.0

Flessione e carico della cinghia di trasmissione

Modello pompa Frequenza di funzionamento (HZ) Specifiche del nastro trasportatore Quantità (pezzi) Valore standard di flessione (mm) Campo di carico di flessione

Tensione del nuovo nastro trasportatore (N/pezzo) Quando la tensione viene corretta (N/pezzo)

PVD-N180(-1)

PVD-N360(-1) 50/60 A-32 Rosso 1 3.5 11-16 11-14

La pompa del vuoto è l'attrezzatura di base utilizzata per estrarre il gas da un contenitore sigillato per ottenere il vuoto. Le pompe per vuoto svolgono un ruolo importante nella produzione, messa in servizio, revisione e manutenzione dell'unità. La velocità di pompaggio e il vuoto finale della pompa per vuoto sono i suoi parametri di prestazione più importanti.

Requisiti di selezione per pompe per vuoto utilizzate per unità di assorbimento del bromuro di litio

1. Ha un vuoto finale più alto.

2. La velocità di pompaggio è elevata.

3. Buone prestazioni della zavorra del gas e lungo intervallo di cambio dell'olio.

4. Nessuna iniezione di carburante, nessun ritorno di carburante dopo lo spegnimento.

5. Funzionamento affidabile e basso rumore.

6. Struttura raffreddata ad aria, aumento a bassa temperatura della pompa.

Olio per pompe a vuoto

Per alcune applicazioni, l'olio della pompa del vuoto si deteriorerà in breve tempo. Il periodo iniziale di sostituzione dell'olio è di 10 giorni. Successivamente, il periodo di sostituzione dell'olio viene determinato in base al grado di inquinamento da petrolio.

Quando l'assunzione di acqua è eccessiva, l'olio è facile da emulsionare e sbiancare. Si prega di cambiare frequentemente l'olio della pompa.

Facile manutenzione

La struttura è semplice, il numero di parti è ridotto e la restaurabilità è buona, il che è conveniente per la manutenzione e la revisione. Inoltre, la pompa per vuoto di grande volume d'olio è dotata di una porta di scarico dell'olio inferiore e di una speciale porta di riempimento dell'olio, comoda per il cambio dell'olio regolare.

Tipo a grande volume d'olio

Dopo aver adottato un grande serbatoio dell'olio, può ridurre la misurazione della pompa, ridurre l'ossidazione e il deterioramento dell'olio e prolungare la durata dell'olio. Inoltre, per un dispositivo di vuoto generico, è possibile ridurre il grado di inquinamento da olio causato dal vapore e dalla polvere nella pompa di aspirazione, riducendo così la frequenza di sostituzione dell'olio e riducendo i costi di utilizzo.
