Refrigeratore ad assorbimento di vapore Shuangliang

L'ambito di attività principale dell'azienda' comprende: elaborazione personalizzata della soluzione di bromuro di litio; vendita di filtri speciali al bromuro di litio; vendita di refrigeratori centrali di condizionamento d'aria; vendita di varie parti di aria condizionata centralizzata.

Ampia gamma di usi

La soluzione di bromuro di litio viene utilizzata come fluido di lavoro per produrre acqua refrigerante a bassa temperatura, che viene utilizzata come fonte fredda negli impianti di condizionamento e nei processi tecnologici. Può essere ampiamente utilizzato nelle imprese industriali e minerarie come tessile, chimica, elettronica e alimentare e può essere utilizzato anche in hotel, teatri e ospedali. , Edifici e altre occasioni.

Particolarmente indicato per i seguenti luoghi: utenze che utilizzano il calore di scarto delle centrali termiche;

Impianti con caldaie a recupero di calore (come condizionatori d'aria di processo nelle industrie siderurgiche, petrolchimiche e altre);

Utenti che utilizzano il calore di scarto di processo (fabbricati);

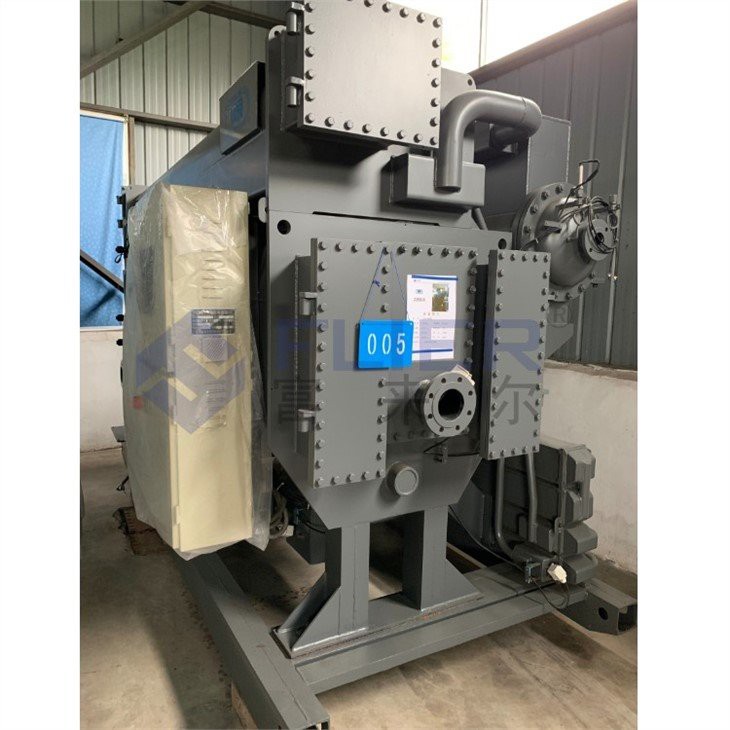

Refrigeratore ad assorbimento al bromuro di litio a vapore a doppio effetto H2

Le apparecchiature di refrigerazione al bromuro di litio a vapore sono suddivise in: tipo a effetto singolo e tipo a doppio effetto. Il refrigeratore ad assorbimento di bromuro di litio a effetto singolo a vapore è un tipo di apparecchiatura che utilizza vapore a bassa pressione o normale pressione come fonte di calore guida, soluzione di bromuro di litio come assorbente e acqua come refrigerante per preparare l'acqua fredda per il processo o l'aria condizionata.

Funzione: produrre acqua fredda superiore a 5 per il condizionamento dell'aria centralizzato o il raffreddamento dei processi industriali.

Tecnologia di base per garantire completamente l'unità

1. L'evaporatore adotta il metodo spray

L'evaporatore adotta l'esclusivo metodo di doccia per rendere la distribuzione del liquido più uniforme, l'area di trasferimento del calore è più pienamente utilizzata, lo spessore del film liquido del tubo di trasferimento del calore è ridotto, l'effetto di trasferimento del calore è migliorato, l'efficienza dell'unità è migliorata , si riduce il consumo energetico dell'unità e si riduce la pompa del refrigerante. energia.

2. Il tubo di scambio termico dell'evaporatore adotta un tipo e una disposizione del tubo nuovi di zecca

L'evaporatore adotta uno speciale tipo di tubo di scambio termico elaborato con un processo unico, che è più idrofilo e non è facile da scalare. In combinazione con la migliore disposizione dei tubi di scambio termico, la distribuzione del liquido dell'intero fascio tubiero è più uniforme e l'efficienza dell'unità è migliorata. Consumo di energia.

3. Tecnologia del tubo antigelo dell'evaporatore

L'acqua refrigerante del condensatore scorre direttamente nella vaschetta dell'acqua dell'evaporatore e l'ingresso dell'evaporatore è dotato di uno schermo filtrante per eliminare i pericoli nascosti del tubo di congelamento; si evitano molteplici protezioni di sicurezza del tubo antigelo come interruzione dell'acqua fredda, bassa temperatura dell'acqua fredda e bassa temperatura dell'acqua del refrigerante. Per prevenire il verificarsi di incidenti con tubi congelati e migliorare l'affidabilità dell'unità.

4. Nuovo tipo di tubo di scambio termico ad alta efficienza e tipo di struttura del generatore ad alta pressione.

Il nuovo tipo di struttura del tubo di trasferimento del calore ad alta efficienza migliora l'effetto di trasferimento del calore, ha una struttura più compatta, migliora l'efficienza dell'unità e riduce il consumo energetico dell'unità.

5. Disposizione inclinata dei generatori a bassa tensione

Ridurre la colonna di liquido statico, ridurre la pressione di generazione, aumentare la differenza di temperatura di trasferimento del calore, migliorare l'effetto di scambio termico, migliorare l'efficienza dell'unità e ridurre il consumo energetico dell'unità.

6. Nuova tecnologia dello scambiatore di calore a scambio di soluzioni ad alta efficienza

Lo scambiatore di calore adotta un nuovo ed efficiente tubo di scambio termico e una nuovissima struttura, che combina perfettamente il campo di velocità e il campo di temperatura della soluzione per garantire il puro scambio termico controcorrente dei due fluidi, riduce notevolmente la differenza di temperatura di scambio a fine e recupera completamente il calore della soluzione. Migliora l'efficienza dell'unità e riduci il consumo energetico dell'unità.

7. Il tubo di trasferimento del calore adotta una speciale tecnologia di trattamento superficiale surface

Il tubo di trasferimento del calore adotta una speciale tecnologia di trattamento superficiale, che migliora la bagnabilità e il tasso di utilizzo dell'area della soluzione e dell'acqua refrigerante sulla superficie del tubo di trasferimento del calore, migliora l'effetto di scambio termico, migliora l'efficienza dell'unità e riduce il consumo di energia .

8. Tecnologia di raffreddamento a ingresso di liquido per dispositivo di estrazione automatica dell'aria

La soluzione che entra nel dispositivo di estrazione automatica dell'aria viene raffreddata dall'acqua refrigerante, che migliora l'effetto dell'espulsione della soluzione e dell'estrazione dell'aria, migliorando così le prestazioni e l'affidabilità dell'unità.

9. Nuovo sistema automatico di estrazione dell'aria ad alta efficienza

L'esclusivo dispositivo di pompaggio ad alta efficienza di Shuangliang, combinato con la migliore disposizione dei punti di pompaggio interni, migliora notevolmente l'effetto di pompaggio. In base alla variazione della pressione di autopompaggio, all'utente viene automaticamente richiesto di eseguire l'operazione di pompaggio e le prestazioni e l'affidabilità dell'unità sono notevolmente migliorate.

10. Tecnologia di conversione della frequenza di circolazione della serie di soluzioni

L'unità regola automaticamente la frequenza della pompa della soluzione in base allo stato di funzionamento per garantire che la circolazione della soluzione sia sempre nel miglior stato, rendendo il controllo più sensibile, il campo di regolazione più raffinato, migliorando la stabilità e l'efficienza dell'unità e risparmiando il consumo di energia della pompa della soluzione.

Principio di funzionamento

Il refrigeratore ad assorbimento a vapore di bromuro di litio a doppio effetto è un dispositivo che utilizza il vapore come fonte di calore motrice, la soluzione di bromuro di litio come assorbente e l'acqua come refrigerante per preparare l'acqua fredda per il processo o il condizionamento dell'aria.

L'unità è composta da generatore ad alta pressione, generatore a bassa pressione, condensatore, evaporatore, assorbitore e scambiatore di calore ad alta temperatura, scambiatore di calore a bassa temperatura, scambiatore di calore a condensa e altri componenti principali, nonché motopompe in scatola (pompa soluzione e pompa del refrigerante), è composto da parti ausiliarie come pompa del vuoto e dispositivo di estrazione dell'aria, che è una combinazione di diversi scambiatori di calore a fascio tubiero. E il dispositivo di estrazione dell'aria e la pompa per vuoto assicurano che l'unità sia sempre in uno stato di vuoto.

Evaporatore: L'acqua fredda a 12°C proveniente dall'impianto esterno scorre attraverso il tubo di scambio termico dell'evaporatore e l'acqua del refrigerante a bassa temperatura irrigata all'esterno del tubo evapora ed assorbe calore. Dopo che la temperatura scende a 7°C, ritorna al sistema esterno. L'acqua refrigerante prende il calore dell'impianto esterno, vaporizza in vapore acqueo ed entra nell'assorbitore.

Assorbitore: il liquido concentrato di bromuro di litio con una forte capacità di assorbire il vapore acqueo viene lisciviato all'esterno del tubo di scambio termico dell'assorbitore per assorbire il vapore acqueo generato nell'evaporatore e la concentrazione diventa più sottile. L'acqua di raffreddamento della torre di raffreddamento scorre attraverso il tubo di scambio termico dell'assorbitore per asportare il calore generato dalla soluzione per assorbire il vapore acqueo (cioè il calore dell'impianto esterno). La soluzione diluita si raccoglie sul fondo dell'assorbitore, viene pompata fuori dalla pompa della soluzione ed entra nel generatore di alta pressione dopo essere stata riscaldata dallo scambiatore di calore.

Generatore ad alta pressione (denominato Gaofa): il vapore di lavoro ad alta temperatura riscalda la soluzione per generare una grande quantità di vapore acqueo e la soluzione viene concentrata in una soluzione intermedia. La soluzione intermedia entra nel generatore a bassa pressione dopo lo scambio termico, lo scambio termico e il raffreddamento ad alta temperatura e anche il vapore acqueo entra nel generatore a bassa pressione.

Generatore di bassa pressione (denominato generatore di bassa pressione): Dopo l'abbassamento della temperatura, la soluzione intermedia che entra nel generatore di bassa pressione viene nuovamente riscaldata dal vapore acqueo ad alta emissione per generare vapore acqueo e la concentrazione è ulteriormente concentrato. La soluzione concentrata ritorna all'assorbitore dopo lo scambio termico e il raffreddamento da parte dello scambiatore di calore a bassa temperatura e il vapore acqueo generato entra nel condensatore. Il vapore acqueo ad alta emissione si condensa in acqua dopo aver riscaldato la soluzione ed entra nel condensatore dopo la strozzatura.

Condensatore: L'acqua di raffreddamento scorre attraverso il tubo di scambio termico del condensatore, condensando il vapore acqueo all'esterno del tubo in acqua. L'acqua di condensa entra nella scanalatura superiore dell'evaporatore attraverso il tubo a forma di U.

Scambiatore di calore a bassa temperatura: scambiare calore la soluzione concentrata dalla bassa emissione con la soluzione diluita dall'assorbitore per riscaldare la soluzione diluita e recuperare il calore della soluzione concentrata.

Scambiatore di calore della condensa: La condensa del vapore di lavoro scambia calore con la soluzione diluita riscaldata dallo scambiatore di calore a bassa temperatura, in modo che la soluzione diluita venga scambiata e la soluzione diluita venga ulteriormente riscaldata.

Scambiatore di calore ad alta temperatura: La soluzione intermedia dall'alto scambia calore con la soluzione diluita riscaldata dallo scambiatore di calore a condensa per aumentare ulteriormente la temperatura della soluzione diluita. Lo scambiatore di calore riduce il calore necessario per il riscaldamento del generatore di alta pressione, e contemporaneamente riduce il carico di acqua di raffreddamento necessario per raffreddare la soluzione concentrata. Le sue prestazioni sono decisive per il risparmio energetico dell'unità.

Riepilogo della costruzione della sala computer

Selezione del sito di costruzione civile della sala computer

Poiché l'unità ha le caratteristiche di un minor numero di parti operative, funzionamento sicuro e stabile e minori vibrazioni e rumore, il sito della sala macchine può essere selezionato nel seminterrato, nel terreno, nei piani intermedi e superiori e nel tetto, ecc. dovrebbe essere conveniente per l'installazione e la manutenzione dell'unità, a causa del rumore della pompa E la vibrazione è grande, l'unità e la pompa dell'acqua non devono essere collocate nella stessa stanza.

Dimensioni della sala macchine

La dimensione della sala macchine è correlata alla dimensione dell'unità. Si raccomanda che la dimensione della sala macchine non sia inferiore alla figura sottostante. Nella figura, A\B\C è lo spazio di estubazione. Una sezione dell'unità può anche essere rivolta verso la porta o la finestra e la porta o la finestra possono essere utilizzate come spazio di estubazione. Si raccomanda che l'altezza della sala macchine sia più alta di 200 mm rispetto all'unità.

Temperatura ambiente

La temperatura del locale tecnico deve essere controllata a 5-40°C.

Umidità della sala computer

Il locale tecnico deve garantire una ventilazione sufficiente. Una scarsa ventilazione causerà umidità nel locale tecnico e un'elevata umidità corroderà l'unità e influenzerà l'isolamento elettrico. L'umidità nel locale tecnico deve essere controllata al di sotto del 90%.

Scolare

Il canale di scolo dovrebbe essere fornito intorno all'unità con un orifizio in ghisa su di esso, e l'acqua nel canale dovrebbe essere in grado di defluire senza intoppi dalla sala macchine. La sala macchine nel seminterrato dovrebbe essere dotata di un serbatoio di raccolta e di una pompa sommergibile e la pompa sommergibile dovrebbe essere dotata di un dispositivo di controllo automatico in grado di drenare automaticamente. Tutti i tubi di scarico e di segnale nel locale tecnico devono essere posizionati in un punto visibile sul gancio e non possono essere interrati nella trincea.
